順源科技是國家高新技術企業和深圳市專精特新企業，深耕傳感器與儀器儀表行業模擬信號隔離放大及變送技術研發已有20多年經歷，期間已獲得行業內國家發明專利10項，實用新型專利32項，計算機軟件著作權12項，自2007年以來一直認定為高新技術企業。 公司堅持開展改進改善創新工作，不斷提高產品質量、降低生產成本、拓展產品應用范圍、推陳出新研發新產品，以適應當前電子信息技術前日新月異發展的形勢及滿足客戶產品研發創新和升級換代需求。

        本次研制的SunYuan  ISO EC-T系列模擬信號隔離放大器是一種有較強抗EMC干擾特性的電容耦合隔離混合集成電路。該放大器采用了全新的調制-解調電容耦合隔離技術，模塊中信號以數字信號的方式通過電容隔離層進行傳輸，通過數字調制和電容耦合隔離方式保持信號的完整性，使得數字信號通過容性隔離層還能提供出色的可靠性和優越的高頻瞬變抗擾性。

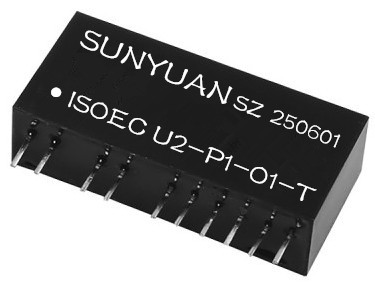

       ISO EC-T系列模塊采用小體積標準SIP12Pin阻燃外殼及樹脂材料封裝方式，采用單電源供電并且在同一模塊內部集成了一組隔離的DC/DC變換電源和一組電容耦合的模擬信號隔離放大器。由于內部采用電容隔離技術，相比磁電隔離技術具有更好的抗EMC干擾能力，而相比光耦隔離技術具有更好的線性度和溫漂特性。模塊的零點滿度和增益可通過外接多圈電位器進行調節校準，方便工業現場根據儀器設備的工作運行狀態進行調節和校正。產品采用輔助電源的單電源供電并且與信號輸入、輸出之間 3000VDC 三隔離設計，使用戶現場在同時使用多路模塊時，均可采用單臺或多臺電源供電。

       ISO EC-T系列模塊簡單易用，產品有PCB板上焊接和標準DIN 35導軌卡槽固定兩種安裝方式，導軌式安裝的可以實現一進一出、一進二出、二進二出等工業現場各種傳感器與儀器儀表或控制系統信模擬信號的隔離、分配、放大轉換功能，并能滿足潮濕、震動及寬溫度范圍 （-40 ~ +85 ℃）的工業級使用環境要求。在軌道電壓監控、發電機或電動機安全運行監測、電力輸配電遠程監控、儀器儀表與傳感器信號收發、醫療設備安全隔離柵、工業機器人及自動化控制、化工及核電裝備等領域有著廣泛應用。

選型舉例

例1：  信號輸入：0-5V； 信號輸出：0-5V； 輔助電源：24VDC；模塊式PCB板焊接模塊封裝。

           產品型號： ISO EC U1-P1-O4-T

例2：  信號輸入：0-10V； 信號輸出:0-20mA； 輔助電源：12VDC；DIN2小體積導軌式安裝。

           產品型號： DIN2 ISO EC U2-P2-O2-T

例3：  信號輸入：0-10V； 信號輸出:4-20mA； 輔助電源：24VDC；一進一出DIN35導軌式安裝。

           產品型號： DIN 1X1 ISO EC U2-P1-O1-T

例4：  信號輸入：0-10V； 信號輸出:4-20mA； 輔助電源：24VDC；二進二出DIN35導軌式安裝。

           產品型號： DIN 2X2 ISO EC U2-P1-O1-T

典型應用
